Reaksiyon Kolları ve Konumlandırma Sistemleri

Açıklama

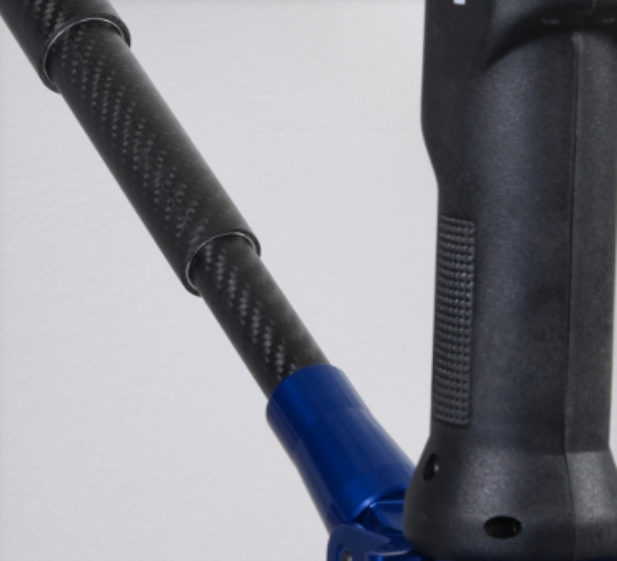

Tork reaksiyon kolları, tornavidaların önceden ayarlanmış torkta (50 Nm’ye kadar) durduklarında ürettiği reaksiyonu ortadan kaldırmak için tasarlanmıştır. Karbon (CAR) kollar, karbon yapıları sayesinde daha hafif ve daha dayanıklıdır.

ARAÇ, LINAR kolları ve SAR XYZ, sadece tornavida doğru vidaya yerleştirildiğinde çalışmayı sağlayan TLS1 konumlandırma sistemi ile de mevcuttur. Sistem, kodlayıcı ve doğrusal ölçüm sensörlü bir tork reaksiyon kolu + Kolay programlama ve izleme için TLS1 Tuş Takımı + kod 260004 (EDU2AE modelleri ve EDU1BL / SG için) ve kod 260003 (EDU1FR / SG için) arasında seçilecek kablodan oluşur.

KOLVER tarafından İtalya’da% 100 üretilmiştir

PLUTO35 ve PLUTO50 tornavidalarımız için bir çap küçültme adaptörü (kod 234545) mevcuttur (ØD 57mm).

model	kod	Özellikleri
PA2KOL Tork Reaksiyon Kolu	010600	Tork reaksiyon kolları PA2KOL, önceden ayarlanmış torkta durduklarında tornavidaların oluşturduğu reaksiyonu ortadan kaldırmak için tasarlanmıştır. PA2KOL standart olarak masa montajı ile teslim edilir (istek üzerine duvara montaj).
PA7KOL Tork Reaksiyon Kolu	010602	Tork reaksiyon kolları PA7KOL, önceden ayarlanmış torkta durduğunda tornavidaların oluşturduğu reaksiyonu ortadan kaldırmak için tasarlanmıştır. Maks 75 Nm. PA7KOL standart destek ve takım tutucu ile birlikte verilir.
PS7KOL Tork Reaksiyon Kolu	010603	Tork reaksiyon kolları PS7KOL, önceden ayarlanmış torkta durduklarında tornavidaların oluşturduğu reaksiyonu ortadan kaldırmak için tasarlanmıştır. Maks 75 Nm. PS7KOL standart destek ve takım tutucu ile birlikte verilir.
LINAR1 Lineer Kol	010681	Lineer Kolumuz pürüzsüzlük, kullanışlılık ve reklam doğruluğunu garanti eder. Yeni teknik çözümler hem yükseklik hem de 360 ​​° dönüşte sağlamlık, stabilite ve esneklik sağlar. Maks. 25Nm.
LINAR2 Lineer Kol	010682	Lineer Kolumuz pürüzsüzlük, kullanışlılık ve reklam doğruluğunu garanti eder. Yeni teknik çözümler hem yükseklik hem de 360 ​​° dönüşte sağlamlık, stabilite ve esneklik sağlar. Maksimum tork: 50Nm.
LINART Katlanır Kol	010683	Katlanır Kolumuz pürüzsüzlüğü, kullanışlılığı ve doğruluğunu garanti eder. Yeni teknik çözümler hem yükseklik hem de 360 ​​° dönüşte sağlamlık, stabilite ve esneklik sağlar. Maks. 25Nm.
CAR101 Karbon Fiber Kol 10 Nm / 906 mm	010661	Karbon yapısı, CAR kollarımızı aynı zamanda son derece hafif ve dayanıklı hale getirir: yüksek yorulma uygulamalarında bozulmayı geleneksel malzemelerden çok daha iyi karşılar. Maksimum Tork: 10Nm; Erişim: 549-906mm
CAR281 Karbon Fiber Kol 25 Nm / 950 mm	010663	Karbon yapısı, CAR kollarımızı aynı zamanda son derece hafif ve dayanıklı hale getirir: bu nedenle yüksek yorulma uygulamalarında bozulmayı geleneksel malzemelerden çok daha iyi karşılar. Maksimum Tork: 25Nm; Erişim: 490-950mm
CAR282 Karbon Fiber Kol 25 Nm / 1650 mm	010664	Karbon yapısı, CAR kollarımızı aynı zamanda son derece hafif ve dayanıklı hale getirir: bu nedenle yüksek yorulma uygulamalarında bozulmayı geleneksel malzemelerden çok daha iyi karşılar. Maksimum Tork: 25Nm; Erişim: 730-1650mm
CAR501 Karbon Fiber Kol 50 Nm / 950 mm	010665	Karbon yapısı, CAR kollarımızı aynı zamanda son derece hafif ve dayanıklı hale getirir: bu nedenle yüksek yorulma uygulamalarında bozulmayı geleneksel malzemelerden çok daha iyi karşılar. Maksimum Tork: 50Nm; Erişim: 490-950mm
CAR502 Karbon Fiber Kol 50 Nm / 1650 mm	010666	Karbon yapısı, CAR kollarımızı aynı zamanda son derece hafif ve dayanıklı hale getirir: bu nedenle yüksek yorulma uygulamalarında bozulmayı geleneksel malzemelerden çok daha iyi karşılar. Maksimum Tork: 50Nm; Erişim: 730-1650mm

model	kod	Özellikleri
TLS1 / CAR281	010.663 / TLS1	TLS1 kolu her vidanın doğru konumda olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 25Nm; Erişim: 500-950 mm
TLS1 / CAR282	010.664 / TLS1	TLS1 kolu her vidanın doğru konumda olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 25Nm; Erişim: 750-1670 mm
TLS1 / CAR501	010.665 / TLS1	TLS1 kolu her vidanın doğru konumda olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 50Nm; Erişim: 500-950 mm
TLS1 / CAR502	010.666 / TLS1	TLS1 kolu her vidanın doğru konumda olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 50Nm; Erişim: 750-1670 mm
TLS1 / LINAR1	010.681 / TLS1	TLS1 lineer kol, her vidanın doğru konumda olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 25Nm; Erişim: 272-653 mm
TLS1 / LINAR2	010.682 / TLS1	TLS1 lineer kol, her vidanın doğru konumda olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 50Nm; Erişim: 272-653 mm
TLS1 / LINART	010.683 / TLS1	TLS1 mafsallı kol, her vidanın doğru yerde olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 25Nm; Erişim: 114-740 mm
TLS1 / SAR XYZ	010.690 / XYZ / TLS1	TLS1 mafsallı kol, her vidanın doğru yerde olmasını sağlar. TLS1 tuş takımı ve kontrol ünitesi kablosu ile birlikte standart olarak verilmektedir. Maksimum Tork: 15Nm. XYZ Eksenlerinde Hareket.

model	kod	Özellikleri
SAR15 Z	010.690 / Z / 5	Asılı kol, alanın önemli olduğu ve operatör güvenliğinin zorunlu olduğu montaj için idealdir. Elektrikli veya pnömatik tork takımlarını (15Nm’ye kadar) dik veya düz hizada tutarlar. Z Ekseninde Hareket.
SAR15 XZ85	010.690 / XZ / 85	Asılı kol, alanın önemli olduğu ve operatör güvenliğinin zorunlu olduğu montaj için idealdir. Elektrikli veya pnömatik tork takımlarını (15Nm’ye kadar) dik veya düz hizada tutarlar. XZ Eksenlerinde Hareket.
SAR15 XYZ855	010.690 / XYZ / 855	Asılı kol, alanın önemli olduğu ve operatör güvenliğinin zorunlu olduğu montaj için idealdir. Elektrikli veya pnömatik tork takımlarını (15Nm’ye kadar) dik veya düz hizada tutarlar. XYZ Eksenlerinde Hareket.
